Ovládání pro 9Way HSS Stratocaster

Ovládání pro HSS Stratocaster s 9 polohami

A tady je!

Pro ovládání slouží dva potenciometry a pětipolohový přepínač. Při vytáhnutí potenciometru hlasitosti rozepneme humbucker u kobylky a uděláme z něj single coil. Pokud ale vytáhneme potenciometr tónové clony, tak připneme k jakékoli kombinaci krkový snímač. Jde tedy o 7Way Mod, jen místo přepínače používáme push/pull potenciometry.

Jaké kombinace dostaneme?

1. Humbucker u kobylky
2. Humbucker u kobylky + prostřední snímač
3. Prostřední snímač
4. Prostřední snímač + krkový snímač
5. Krkový snímač
6. Rozepnutý humbucker
7. Rozepnutý humbucker + prostřední snímač
8. Rozepnutý humbucker + krkový snímač
9. Rozepnutý humbucker + prostřední snímač + krkový snímač

Problém při kombinaci snímačů je v hodnotě potenciometru hlasitosti. S humbuckery se nejčastěji používá hodnota 500k, který nepropustí tolik výšek k zemi a bude mít krásně čitelný tón. Se single coil snímači se zase používá 250k, který krotí už tak uřvané singly.

Takže použijeme 500k, což je pro singly moc, ale my to vykompenzujeme 510k rezistory, které se připojí na přepínač na pin krkového a prostředního snímače a na druhé straně se připojí na kryt potenciometru, tedy k zemi. Tím se bude 500k potenciometr tvářit jako 252k, ale pouze pro singly.

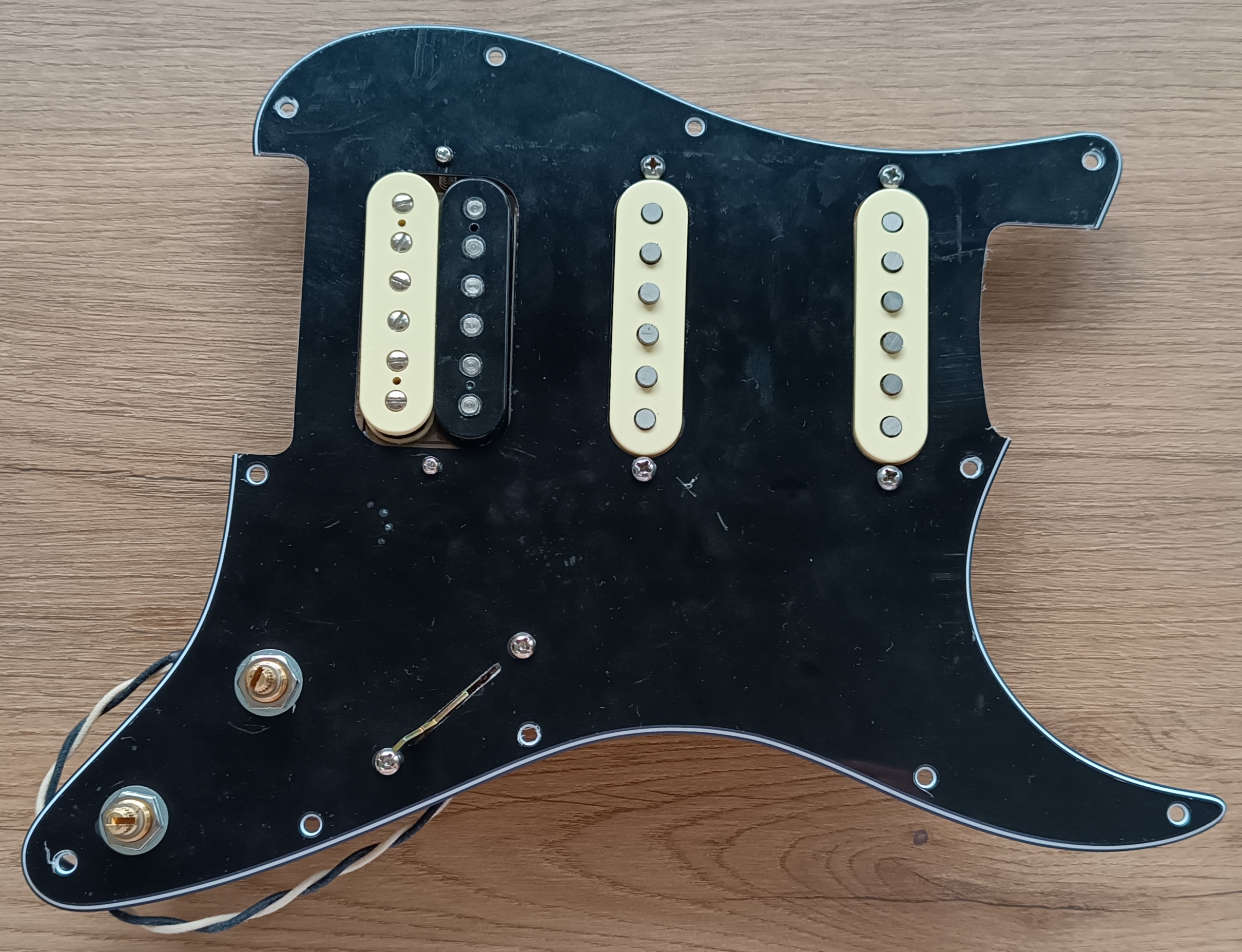

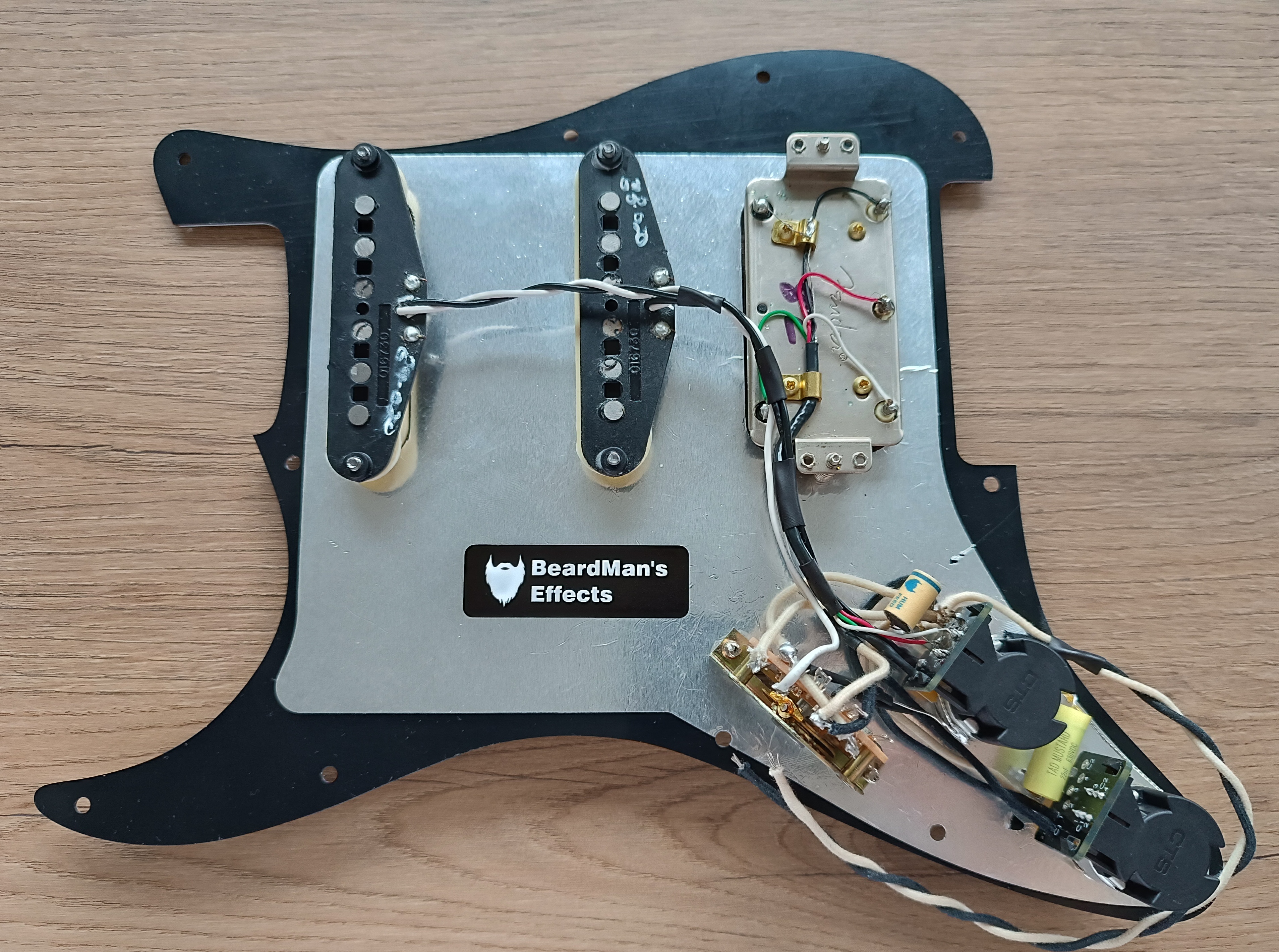

Parametry a specifikace:

• Snímač u kobylky: Fender Double Tap Humbucker
• Snímač uprostřed: Fender American Professional Single Coil
• Snímač u krku: Fender American Professional Single Coil
• Pickguard: černý třívrstvý

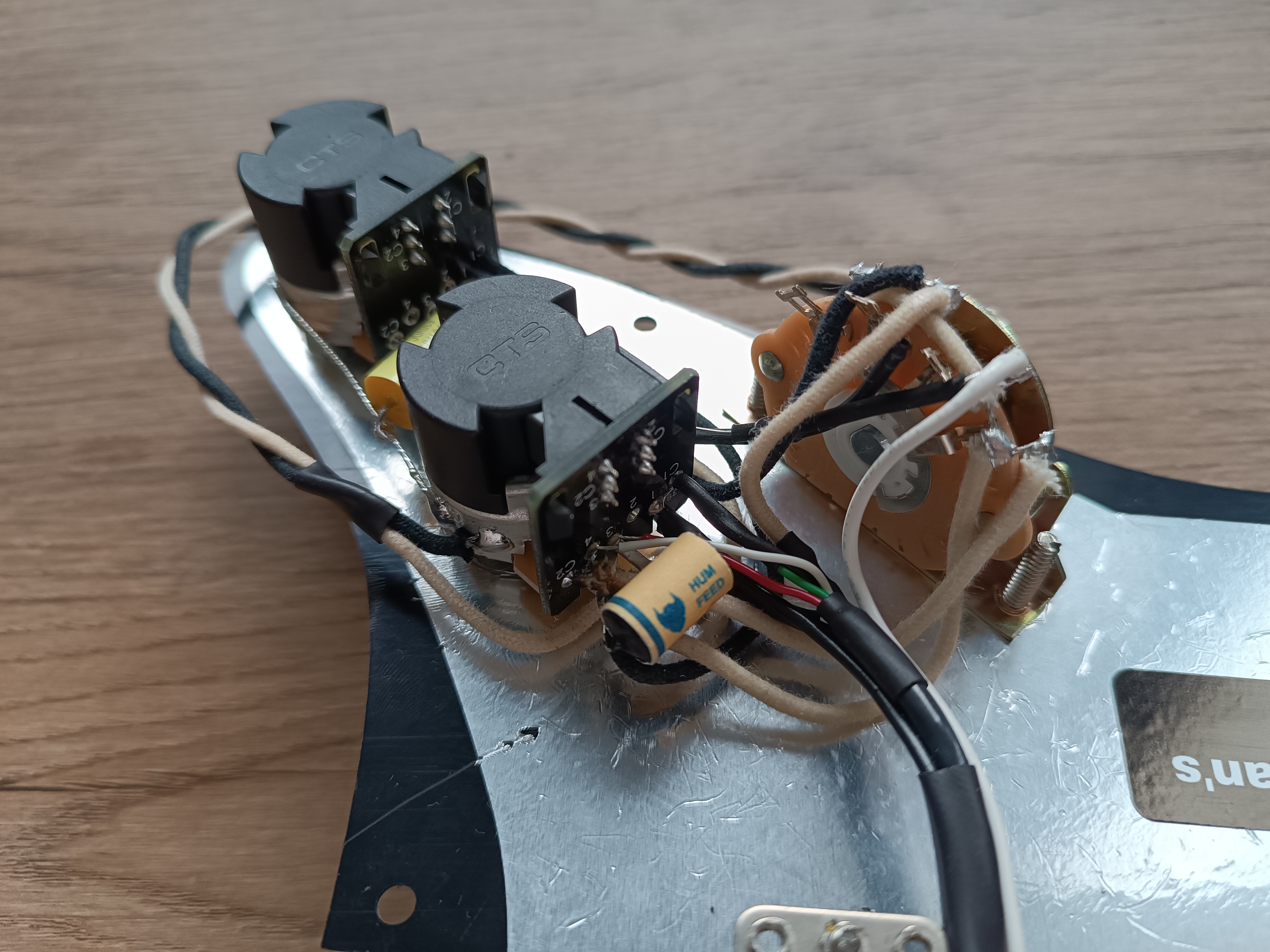

• Potenciometry: CTS A500k Push/Pull pro Volume od TAD, CTS A250k Push/Pull pro Tone od Mojotone
• Přepínač: Fender 5Way
• Kondenzátor: 22nF Mustard od TAD
• Jack: Switchcraft 6,3mm
• Treble Bleed
• 510k rezistory pro kompenzaci single coil snímačů

By BeardMan 2023
